家庭宽带的网络布线,建议以弱电箱作为数据的汇聚中心。路由器设备为了避免弱电箱的信号干扰,可以防止在客厅;弱电箱到各个房间,建议提前做好综合布线,每个房间使用墙插接入网络。一起来看看,常规的家庭网络布局应该如何实现吧。

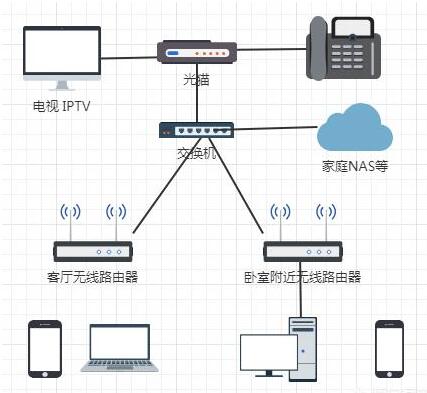

网络组网示意图
可以参考下图中的网络结构,作为家庭宽带网络连接示意图。
1.弱电箱设备放置
首先,将光猫和交换机设备放置在弱电箱中;交换机设备作为网线的数据汇聚点,避免光猫无法提供多余的网络端口。
2.电视及固话接入
其次,最好将电视瞪鯬TV使用的网线以及电话使用的电话线提前布置好;避免弱电箱至客厅电视或电话没有线缆连接。
3.无线路由器的放置问题
最后,可以将无线路由器放置在客厅,若无线信号覆盖较好,就无需再添加路由器设备;若无线信号无法实现全面覆盖,还可以通过墙插,在其余的房间添加路由器设备。次卧如果需要通过网线连接电脑的话;
可以直接通过墙插连接,上端连接交换机并通过光猫分配IP地址,来实现网络的接入;或者直接在次卧添加路由器设备即可。
